福禄克linkIQ TM 链路通线缆 + 网络测试仪/线缆质量检测仪 型号:LIQ-100库号：M24599
linkIQ TM 使您能够：
? 支持高布线速度 ( 高达 10 Gb/s)
? 通过交换机协商和 PoE 负载测试来进行 PoE 设备安装前测试，以及进行故障诊断和排除
? 识别已连接的交换机信息 ( 交换机名称、端口号和 VLAN)
? 通过 linkWare TM PC 存档工作

概述
linkIQ TM 链路通线缆 + 网络测试仪是一种测试解决方案，可验证高达 10 Gb/s 的线缆性能，以及解决网络连
通性问题。linkIQ 利用基于频域的电子测量来验证线缆性能，并提供故障距离信息以及被测线缆的接线图。linkIQ 还诊
断近交换机以识别关键网络问题，并验证交换机配置，无需使用其他设备。另外还包括模拟和数字音频、端口闪烁、
802.1x 、远程办公定位仪，以及通过 linkWare PC 管理结果等功能。
值得信赖的线缆测试
linkIQ TM 的测量长度可达 305 米 (1000 英尺 )，并提供开路、短路和未端接线缆等故障位置的距离信息。利用远端
ID 可获得线缆线对的完整接线图，这于识别接线错误和串绕线对。linkIQ ?的主要线缆测试功能是线缆性能测试，
可鉴定从 10base-T 至 10Gbase-T(10 Mb/s 至高达 10 Gb/s) 的布线带宽。linkIQ ?通过基于频域的电子测量来执行
测试。利用基于 IEEE 标准的测量可保经过测试的链路符合性能要求，而传输测试仪仅能证明特定测试设备可通过该
链路进行通信。
操作人员可将性能要求设置为 10 Mb/s 至 10 Gb/s，以实现简单的合格 / 不合格指示。

除了强大的线缆测试功能外，linkIQ ?还提供所连接的近交换机的详细信息。linkIQ ?与交换机协商以识别数据速率 ( 高达 10Gbase-T)、半 / 全双工标识、交换机名称、端口号和 VLAN 信息 。

其他功能
? 产生与 IntelliTone TM Probe 或 Pro3000 TM 兼容的模拟或数字音频，以帮助定位墙壁内或电信机房中的线缆
? 使交换机端口指示灯闪烁，以帮助识别连接的交换机端口
? 兼容 MicroScanneTM PoE 远端标识，用于以太网插座识别
? 基于手势的触控式显示屏
? 可充电锂离子电池
? 利用 linkWare TM PC 通过 USB-C 轻松进行功能和网络测试升
? 通过标准 USB-C 端口充电

订购信息
型号 说明

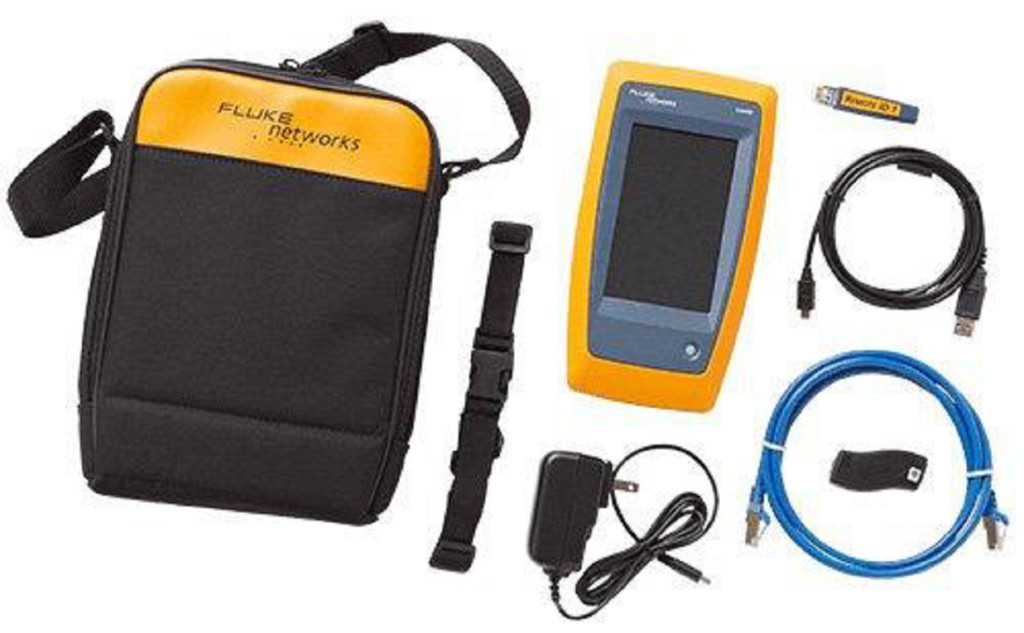

LIQ-100 linkIQ 链路通线缆 + 网络测试仪，含远端 ID 1、快速参考指南、USB-C 至USB-A 转接线、充电线、6A 类跳线、RJ45/11 模块化适配器、带远端 ID 支架的挂带以及便携包

LIQ-KIT linkIQ链路通线缆+网络测试仪，含远端ID 1-7、IntelliTone探针、快速参考指南、
USB-C 至 USB-A 转接线、充电线 ( 带电源适配器 )、6A 类跳线、RJ45/11 模块化适配器、带远端 ID 支架的挂带以及便携包

REMOTEID-1 替换 ID，适用于 linkIQ 远端 ID ＃ 1

REMOTEID-KIT 远端 ID 套件 (ID ＃ 2- ＃ 7)，适用于 linkIQ 和 MicroScannePoE

GLD-LIQ 1 年期产品支持，适用于 linkIQ 链路通线缆 + 网络测试仪

GLD3-LIQ 3 年期产品支持，适用于 linkIQ 链路通线缆 + 网络测试仪


通用指标
功能 说明
UI 支持的语言 英文 (SW v1.0)
重量 624G (1 lbs 6 oz)
电池 类型：锂离子电池，3.6 V，6400 mAh；
使用寿命：8 小时，典型值；
充电时间：4.5 小时；
充电温度范围：0 ℃至 +40℃
电源适配器 输入：100 至 240 VAC±10%，50/60Hz；
输出：15 VDC，2 A，大 II 类
主机接口 USB C 型
显示屏 800 x 480，彩色电容式多点触控
尺寸 8.5 in x 4.5 in
工作温度 0℃至 45℃
储存温度 -20℃ 至 50℃ (-4℉ 至 122℉)
工作相对湿度 0% 至 90%，0℃至 35℃；
0% 至 70%，35℃至 45℃
工作海拔 4,000 m
3,200 m ，带交流适配器时
振动 随机，2 g，5 Hz-500 Hz
跌落 1 m，6 面防跌落
